Sedici canali in una unità rack
CDA-16 distribuisce l'audio in otto zone stereo, con bridge dove serve più potenza.

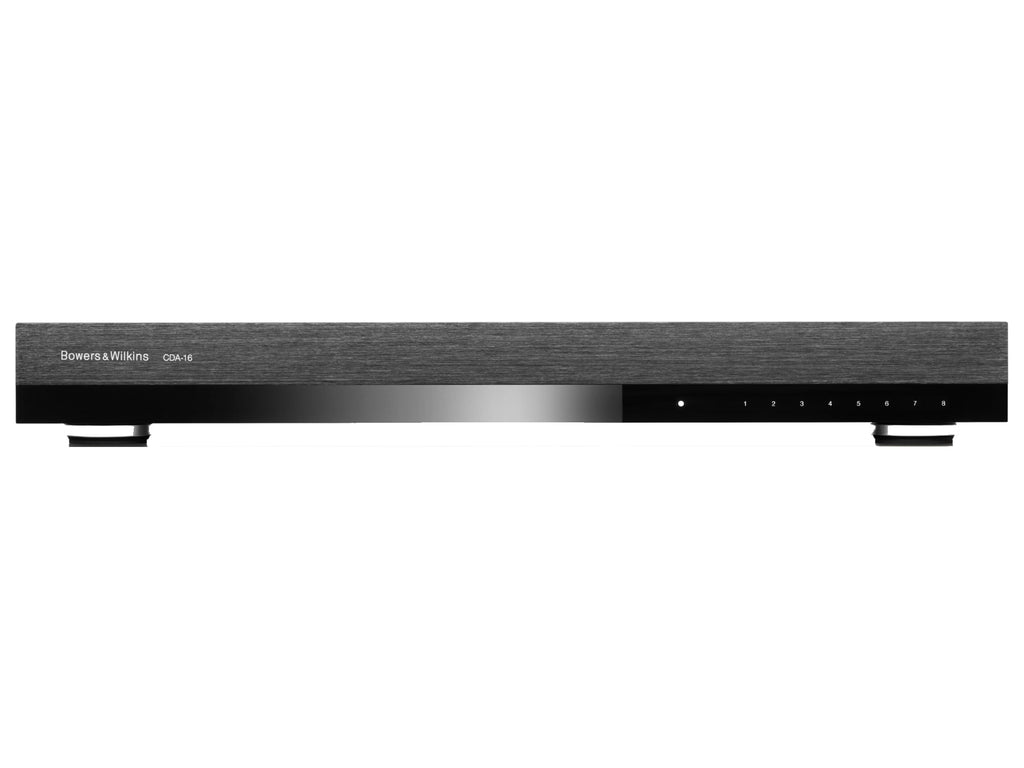

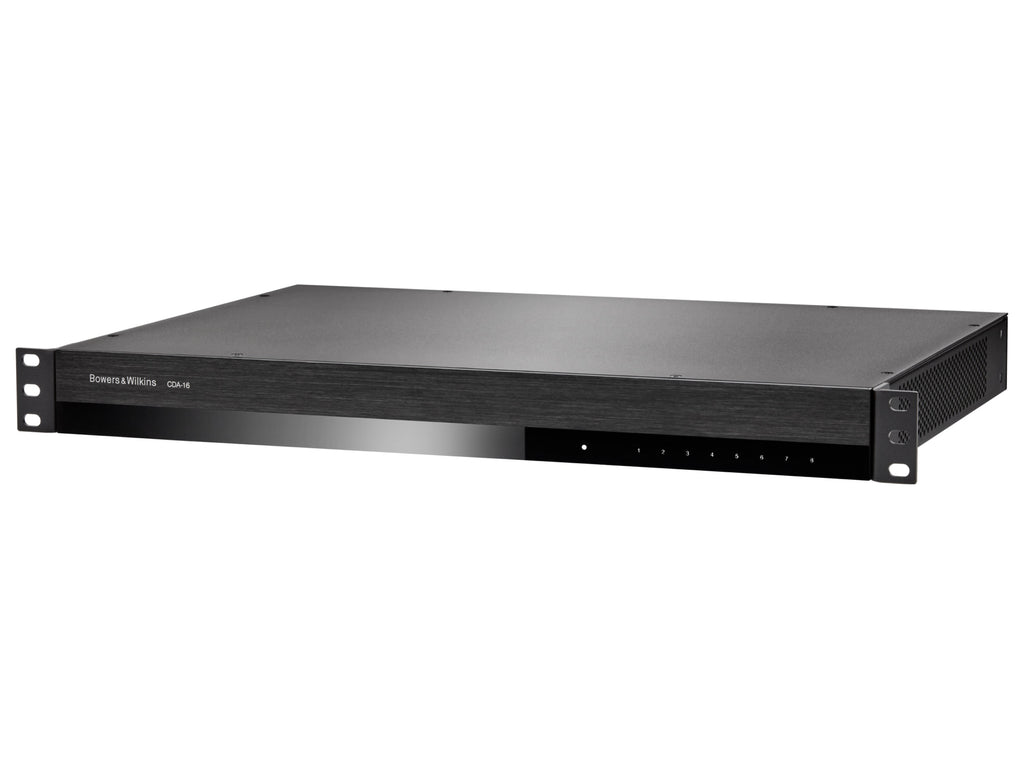

Il singolo amplificatore Bowers & Wilkins CDA-16 occupa 1U nel rack: è alto 44,5 mm senza piedini, largo 437 mm e profondo 310 mm. Con i piedini l'altezza arriva a 55,5 mm. I 16 canali in classe D possono servire otto zone stereo di un impianto con diffusori Custom Installation; la predisposizione deve comprendere ingressi di linea, uscite verso ciascuna zona, alimentazione e ventilazione del rack.
Caratteristiche principali
- 16 canali / 8 zone stereo; classe D, rack 1U.
- Più di 50 W per canale su 8 ohm, più di 100 W su 4 ohm; bridge oltre 200 W su 8 ohm.
- Otto coppie RCA analogiche in ingresso; otto uscite diffusori Phoenix.
- 437 × 44,5 × 310 mm; trigger 12 V ingresso/uscita.
Potenza e configurazione
Ogni canale eroga più di 50 W su 8 ohm o più di 100 W su 4 ohm senza clipping; una coppia in bridge supera 200 W su 8 ohm. Il carico deve essere superiore a 3 ohm per canale e a 6 ohm in bridge. Otto controlli di guadagno e i relativi indicatori Clip aiutano a regolare le zone. I DIP switch possono collegare le zone a un ingresso globale, utile quando più locali condividono la stessa sorgente.
Ingressi e controllo

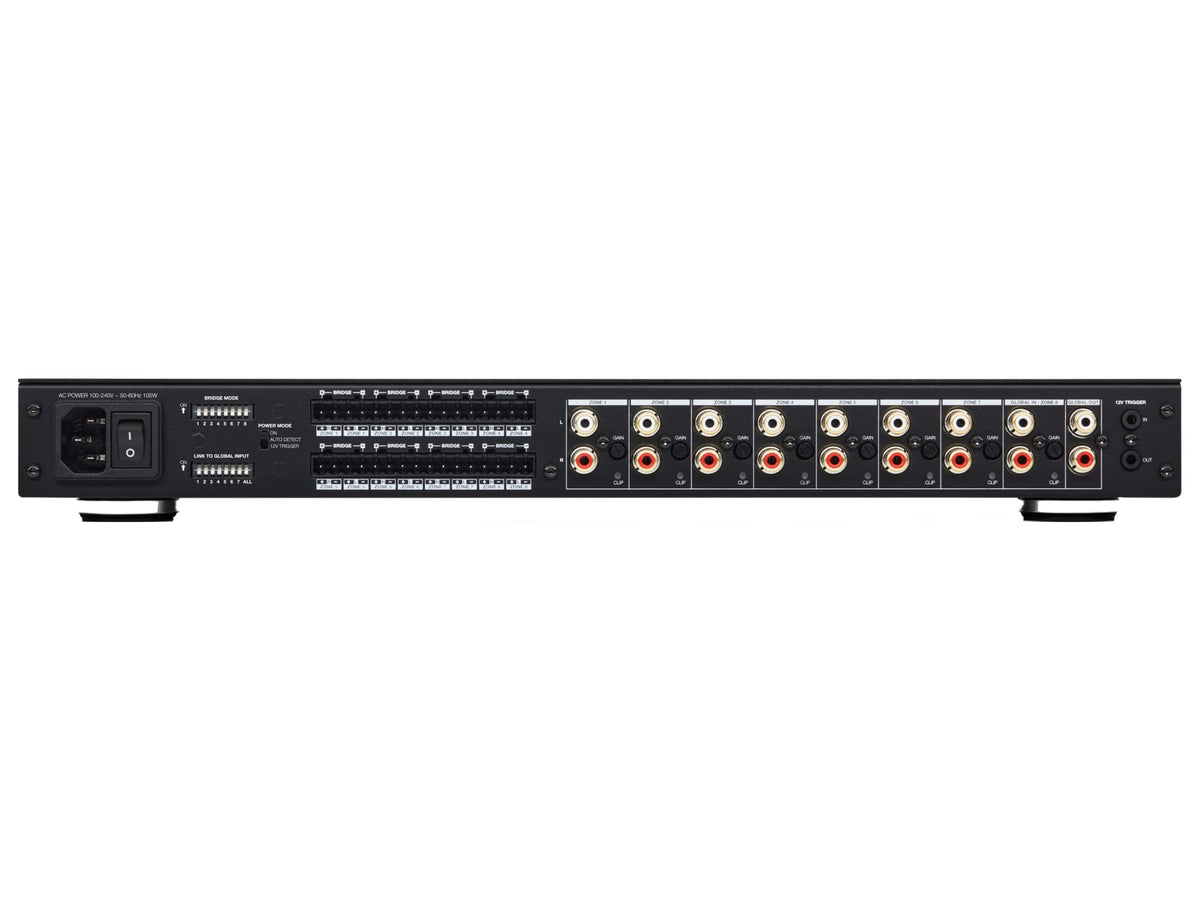

Sul retro ci sono otto coppie RCA di ingresso analogico, una coppia RCA di uscita globale e otto connettori Phoenix a quattro poli per i diffusori. L'ingresso globale condivide la zona 8. Trigger da 12 V in ingresso e uscita, rilevamento del segnale e selezione della modalità di accensione semplificano la gestione centralizzata. Il CDA-4D offre meno canali ma integra DSP; il CDA-16 privilegia il numero di zone in 1U. Il peso è 4,5 kg.

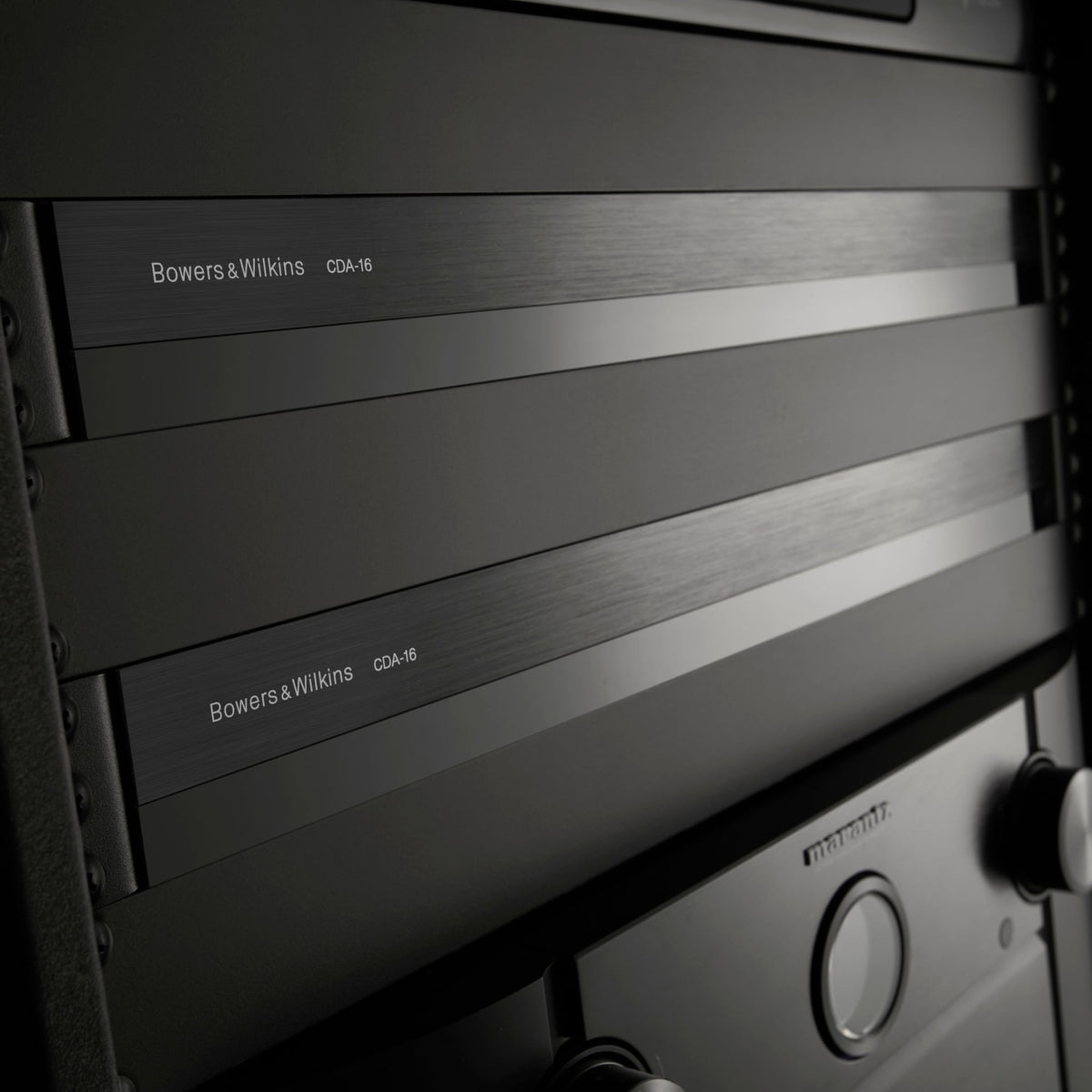

Gli ingressi di linea sono organizzati per otto zone e ogni coppia stereo può essere assegnata a una sorgente propria o al bus globale. Questa architettura è diversa dal CDA-2HD, orientato a due canali di potenza elevata e a DSP per i sub. Nel rack il CDA-16 occupa poca altezza, ma le sedici linee verso i diffusori richiedono spazio e ordine dietro l'apparecchio.
