Ampio cono, alti regolabili
CCM683 porta un medio-basso da 200 mm in un telaio da soffitto.

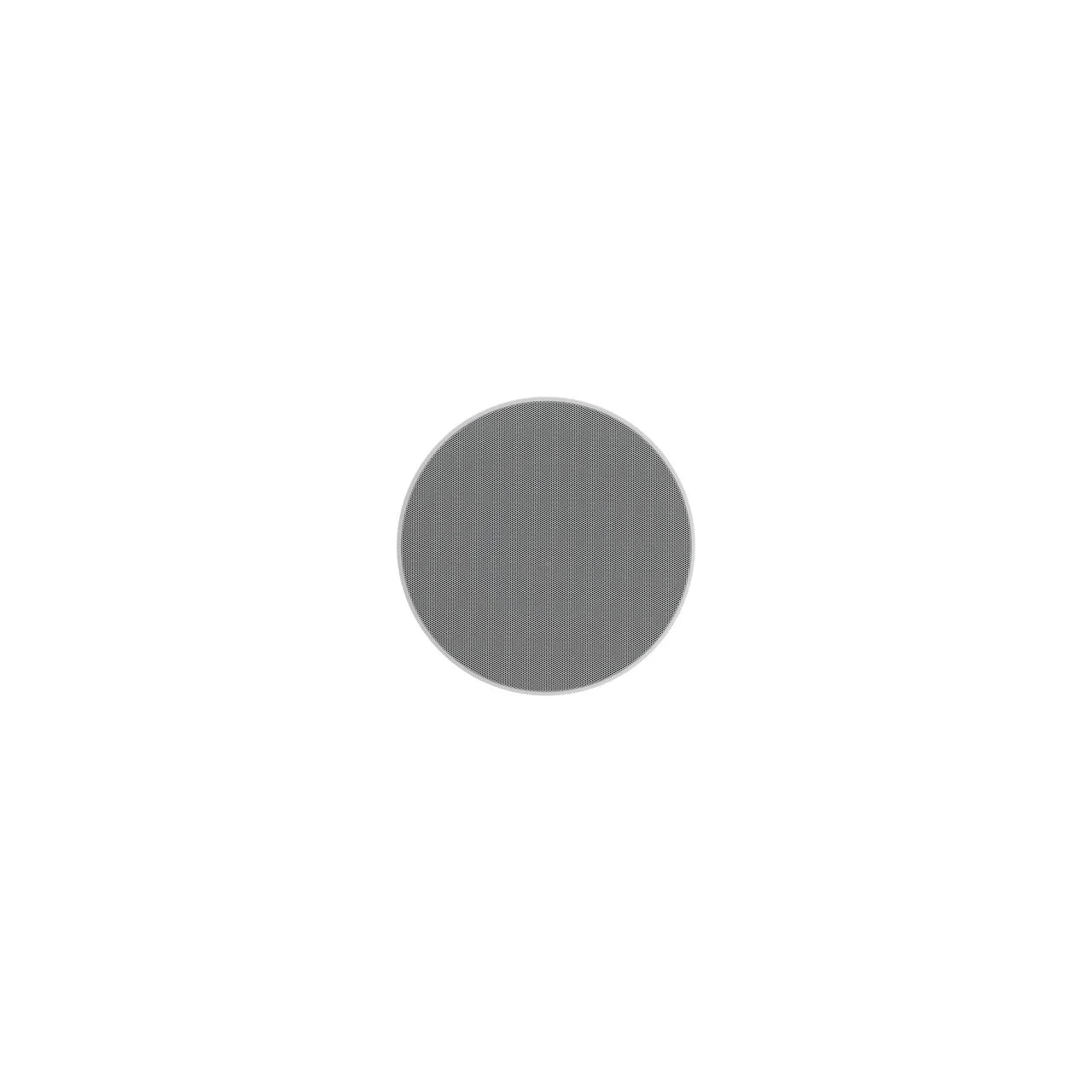

La coppia Bowers & Wilkins CCM683 è destinata all'incasso a soffitto. Ogni unità richiede un foro circolare da 250 mm e 133 mm di profondità libera; la cornice esterna ha diametro 290 mm e sporge 4 mm. Il confronto fra apertura e spazio utile è essenziale quando travi, canalizzazioni o faretti condizionano la posizione del diffusore.
Caratteristiche principali
- Foro 250 mm; cornice 290 mm; profondità 133 mm.
- Medio-basso in fibra aramidica da 200 mm e tweeter Nautilus in alluminio da 25 mm.
- Impedenza 8 ohm (minimo 4,5 ohm); potenza consigliata 25-130 W.
- Tweeter orientabile, EQ a tre posizioni e telaio pressofuso.
Orientamento dopo la posa
Un cono in fibra aramidica da 200 mm per il medio-basso è abbinato a una cupola Nautilus in alluminio da 25 mm. Il supporto del tweeter ruota per cambiare la direzione degli alti; l'EQ a tre posizioni interviene sulla risposta fuori asse. Il telaio pressofuso dà rigidità al gruppo. A parità di foro, CCM684 adotta invece un cono in fibra di vetro e un tweeter a cupola morbida, mentre CCM683 sceglie la combinazione aramidica/alluminio.
Verifiche elettriche
La potenza amplificatrice consigliata è 25-130 W. Sensibilità di 88 dB e impedenza nominale di 8 ohm, con minimo di 4,5 ohm, sono i riferimenti per l'abbinamento; la risposta a -6 dB è 35 Hz-50 kHz. Sono previsti un kit di premontaggio C8 e un back box 6C. Dopo aver tracciato i fori, considera dove si troveranno gli ascoltatori: l'orientamento del tweeter e l'EQ possono essere regolati per quella geometria.
Il confronto con la CCM682 mette in evidenza un altro dato concreto: la 683 offre 88 dB di sensibilità, mentre la 682 arriva a 89 dB e ammette 150 W come limite superiore consigliato. Le quote esterne restano le stesse. Se il progetto è già predisposto con fori da 250 mm, queste differenze riguardano l'abbinamento e non la lavorazione del pannello.
