Due canali in un solo punto del soffitto
CCM663SR porta il segnale stereo in una zona con un unico foro.

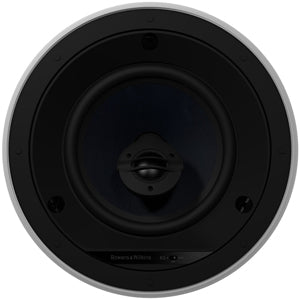

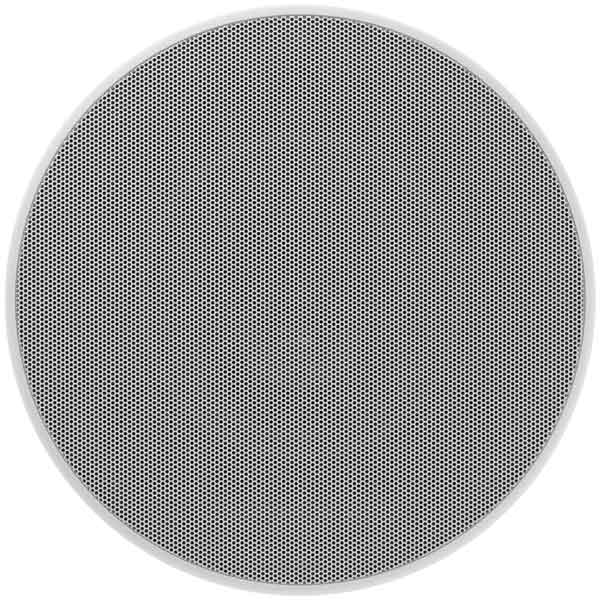

Il singolo diffusore Bowers & Wilkins CCM663SR incorpora due canali: il foro è da 202 mm, il telaio misura 240 mm di diametro e occorrono 133 mm dietro il soffitto. La sporgenza è di 4 mm. Una sola unità può così servire una zona nella quale non è possibile o desiderabile installare due diffusori separati, senza eliminare uno dei canali del programma stereo.
Caratteristiche principali
- Foro 202 mm; cornice 240 mm; profondità 133 mm.
- Medio-basso in fibra aramidica a doppia bobina da 150 mm; due tweeter a cupola morbida.
- Impedenza 8 ohm per canale (minimo 4 ohm); potenza consigliata 25-80 W per canale.
- Selettore stereo/surround; un solo diffusore per due canali.
Come funziona la versione SR
Il medio-basso da 150 mm in fibra aramidica ha una doppia bobina; due tweeter a cupola morbida sono disposti fuori asse. Il selettore a due posizioni permette di scegliere il funzionamento stereo o surround. Questo è il tratto distintivo rispetto alla CCM663 ordinaria, che è un diffusore a canale singolo con tweeter orientabile. Le connessioni e l'amplificazione vanno pianificate per i due canali della versione SR.
Dati elettrici e installazione
La potenza amplificatrice consigliata è 25-80 W per canale; l'impedenza nominale è 8 ohm per canale, con minimo di 4 ohm. La sensibilità è 83 dB per canale e 89 dB con entrambi i canali pilotati. La gamma a -6 dB va da 48 Hz a 30 kHz. Il kit di premontaggio C6 e il back box 6C sono indicati per la predisposizione. Prima del montaggio, definisci se la zona sarà stereo o surround e tieni disponibili i collegamenti richiesti dal cablaggio scelto.
Nel progetto di una zona singola la scelta non è fra un canale sinistro e uno destro: la doppia bobina riceve entrambi. La modalità surround aggiunge un uso diverso dello stesso diffusore, senza trasformarlo in una coppia fisica. Le sensibilità sono espresse separatamente per un canale e per i due canali attivi, quindi non vanno scambiate nel calcolo del livello previsto.
