JBL C83: diffusore invisibile a 3 vie da incasso con woofer da 203 mm
Il C83 è il tre vie a pannello unico della serie Conceal di JBL. Si mura nella parete o nel soffitto e, dopo la finitura, scompare alla vista: così il punto di ascolto si decide in base all'acustica e non all'arredo. Viene venduto singolarmente. Rispetto al C62 a due vie ha un woofer più grande e una via in più; rispetto al C86 riunisce tutti i trasduttori in un solo pannello invece di dividerli su due.

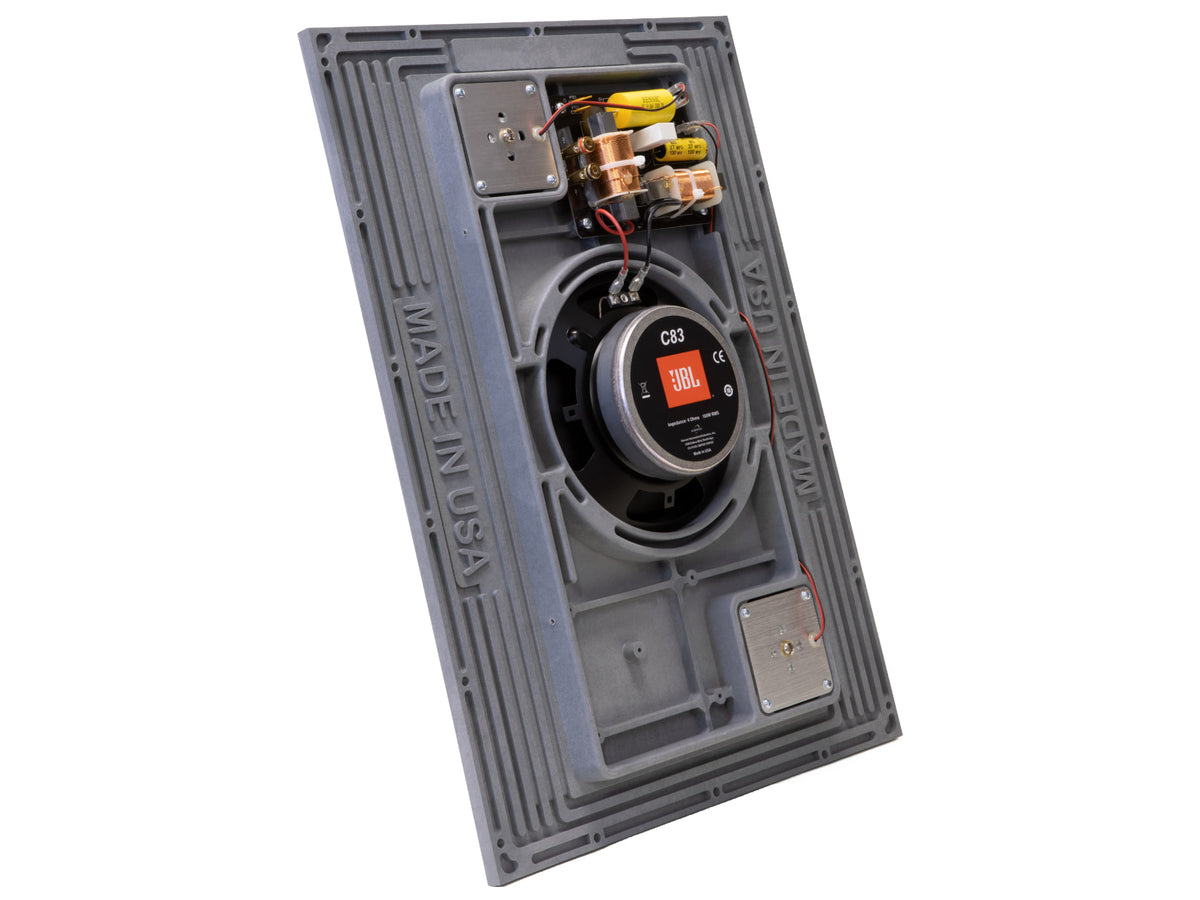

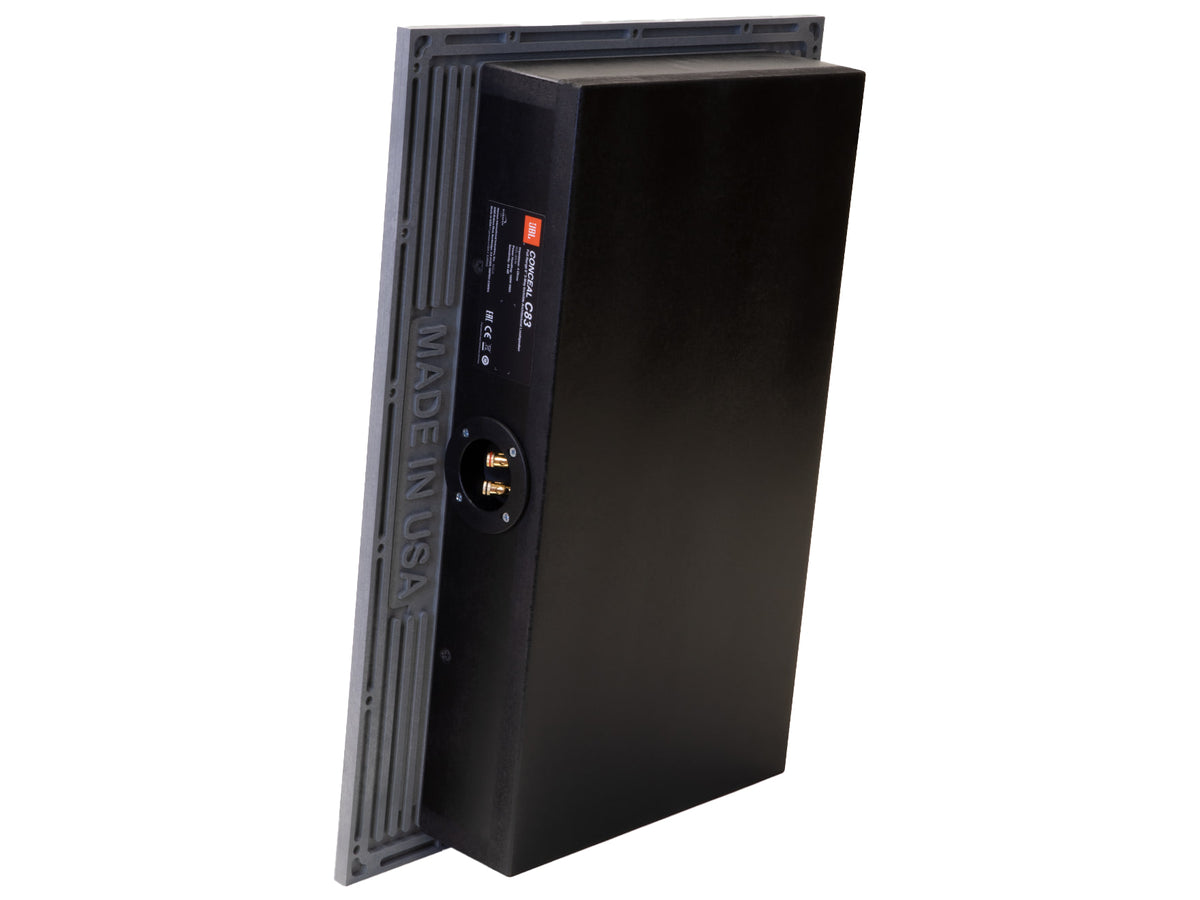

La struttura parte da un baffle brevettato, ottenuto per stampaggio a compressione, rivestito da una pelle esterna in Fidelity Glass verniciabile. Il woofer da 203 mm è affiancato da un trasduttore a due elementi per medi e alti; gli altoparlanti sono progettati su misura e divisi da un filtro crossover JBL che interviene a 500 Hz. Il back box in legno fa parte del pannello: sigilla il volume e riduce il suono che passa negli ambienti confinanti.
Caratteristiche principali
- Tre vie in cassa chiusa, per montaggio a muro o a soffitto
- Woofer da 203 mm, bobina mobile di 38 mm
- Medio al neodimio con bobina di 30 mm; tweeter al neodimio con bobina di 25 mm
- Amplificatore consigliato: fra 50 e 160 W RMS, carico di 4 ohm
- Sensibilità di 84 dB (1 W/1 m) e risposta 45 Hz - 20 kHz a -6 dB, rilevate in ambiente
- Due protezioni autoripristinanti indipendenti: una sul woofer, una sul gruppo medio-alti
Installazione

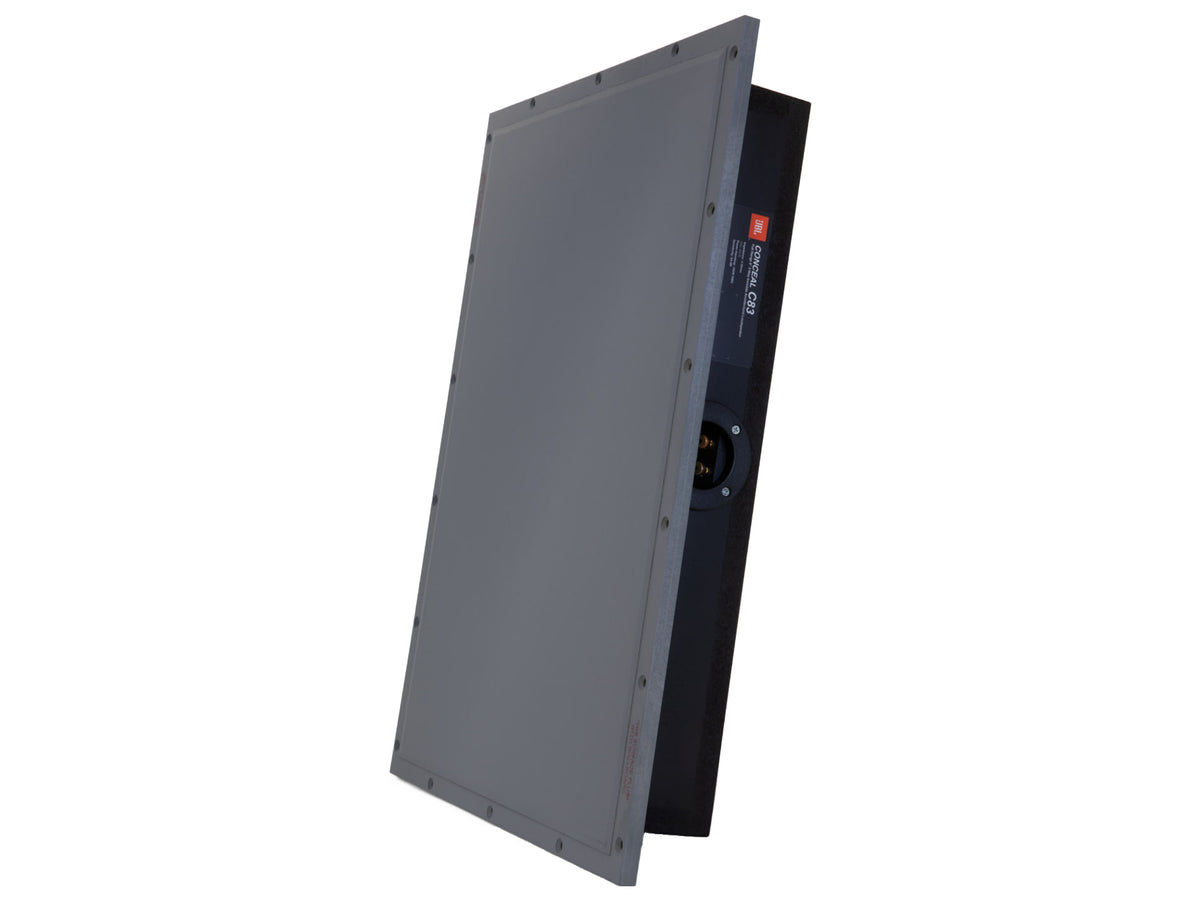

La posa segue il metodo di una comune toppa di cartongesso e la faccia a vista si può tinteggiare insieme alla parete, così da non lasciare tracce. Il pannello misura 559 x 403 x 98 mm (altezza x larghezza x profondità); il foro da praticare è di 562 x 406 mm (altezza x larghezza) e nel muro servono 86 mm di profondità. Il peso è di 9,9 kg. Le tavole di predisposizione C12PCB, pensate per la fase di cantiere, non sono comprese e si comprano a parte.
Collegamenti
Il cavo di potenza si fissa a morsetti dorati con serraggio a molla, del tipo a cinque vie. Il C83 richiede un amplificatore esterno che rientri nella potenza consigliata.
