JBL C86: diffusore invisibile a 3 vie da incasso su due pannelli separati

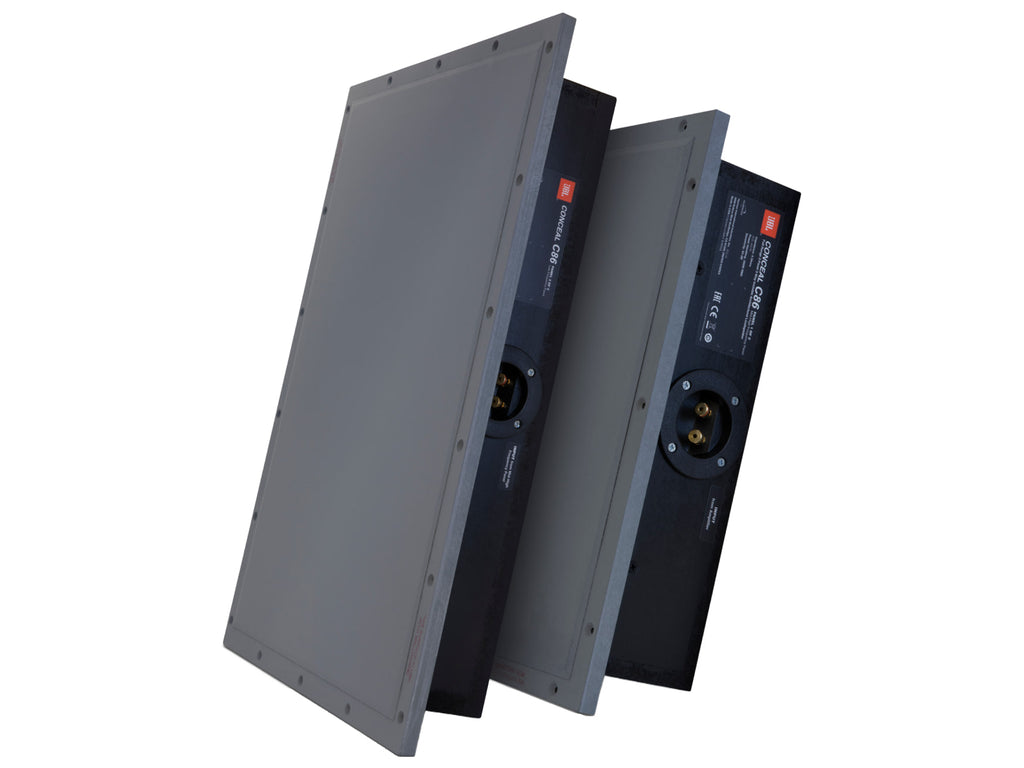

Il C86 è il modello di punta della serie Conceal di JBL: un tre vie da incasso diviso in due pannelli, uno riservato ai bassi e uno ai medio-alti, che dopo la finitura spariscono nella superficie in cui sono murati. Viene venduto singolarmente e ogni unità comprende entrambi i pannelli. È questa la differenza rispetto al C83, che ha un solo pannello, e al C62, che si ferma a due vie.

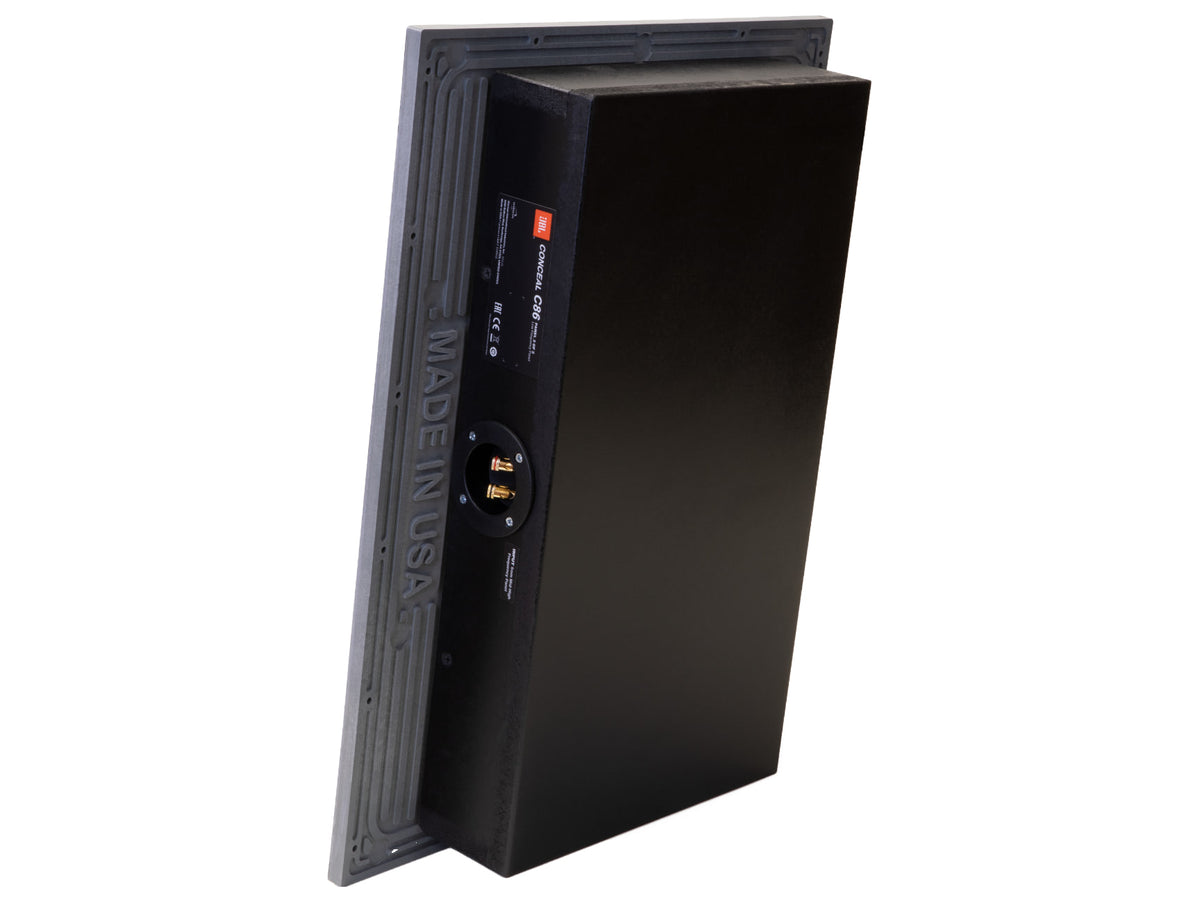

Il pannello dei bassi ospita un woofer da 203 mm; quello dei medio-alti è a sua volta un due vie con cinque trasduttori, quattro medi e un tweeter. Entrambi nascono da un baffle brevettato, stampato a compressione, con pelle esterna in Fidelity Glass verniciabile, e hanno un back box in legno integrato che chiude il volume e contiene il suono diretto verso i locali adiacenti. Gli altoparlanti sono progettati su misura e il filtro crossover JBL taglia a 600 Hz e a 10 kHz.
Caratteristiche principali
- Tre vie in cassa chiusa, sei trasduttori distribuiti su due pannelli
- Woofer da 203 mm, bobina mobile di 38 mm
- Quattro medi al neodimio, ciascuno con bobina di 30 mm
- Tweeter al neodimio, bobina di 25 mm
- Amplificatore consigliato: fra 50 e 200 W RMS, carico di 4 ohm
- Sensibilità di 84 dB (1 W/1 m) e risposta 45 Hz - 20 kHz a -6 dB, rilevate in ambiente
- Tre protezioni autoripristinanti indipendenti: bassi, medi e alti
Installazione
I due pannelli si posano come toppe di cartongesso e si verniciano con la parete. Quello dei medio-alti misura 302 x 403 x 98 mm (altezza x larghezza x profondità), vuole un foro di 305 x 406 mm e pesa 5,9 kg; quello dei bassi misura 559 x 403 x 98 mm, vuole un foro di 562 x 406 mm e pesa 9,1 kg. Per tutti e due bastano 86 mm di profondità nel muro. Le tavole di predisposizione si acquistano a parte: C12PCB per i medio-alti, C22PCB per i bassi.
Collegamenti
I morsetti sono doppi, dorati e con serraggio a molla. Il C86 va collegato a un amplificatore esterno compreso nella potenza consigliata, la più alta fra i modelli a gamma intera della serie.
