Diamond e Continuum dentro la parete
CWM8.5D è il due vie della famiglia Reference da incasso verticale.
Il singolo diffusore Bowers & Wilkins CWM8.5D si monta in un foro da 395 × 231 mm, sotto una cornice da 411 × 247 mm. La profondità del corpo è 99 mm; il back box BB CWM8.5 porta l'ingombro complessivo a 347 mm e occupa una zona di 1088 × 347 mm nel piano della parete. Verifica questo volume ben prima di preparare il taglio, soprattutto se sono presenti montanti ravvicinati.
Caratteristiche principali
- Foro 395 × 231 mm; cornice 411 × 247 mm; profondità 99 mm.
- Medio-basso Continuum da 180 mm e tweeter Diamond Dome da 25 mm.
- Impedenza nominale 8 ohm; amplificazione consigliata 120 W.
- Flowport e back box BB CWM8.5.
Un due vie con carico definito

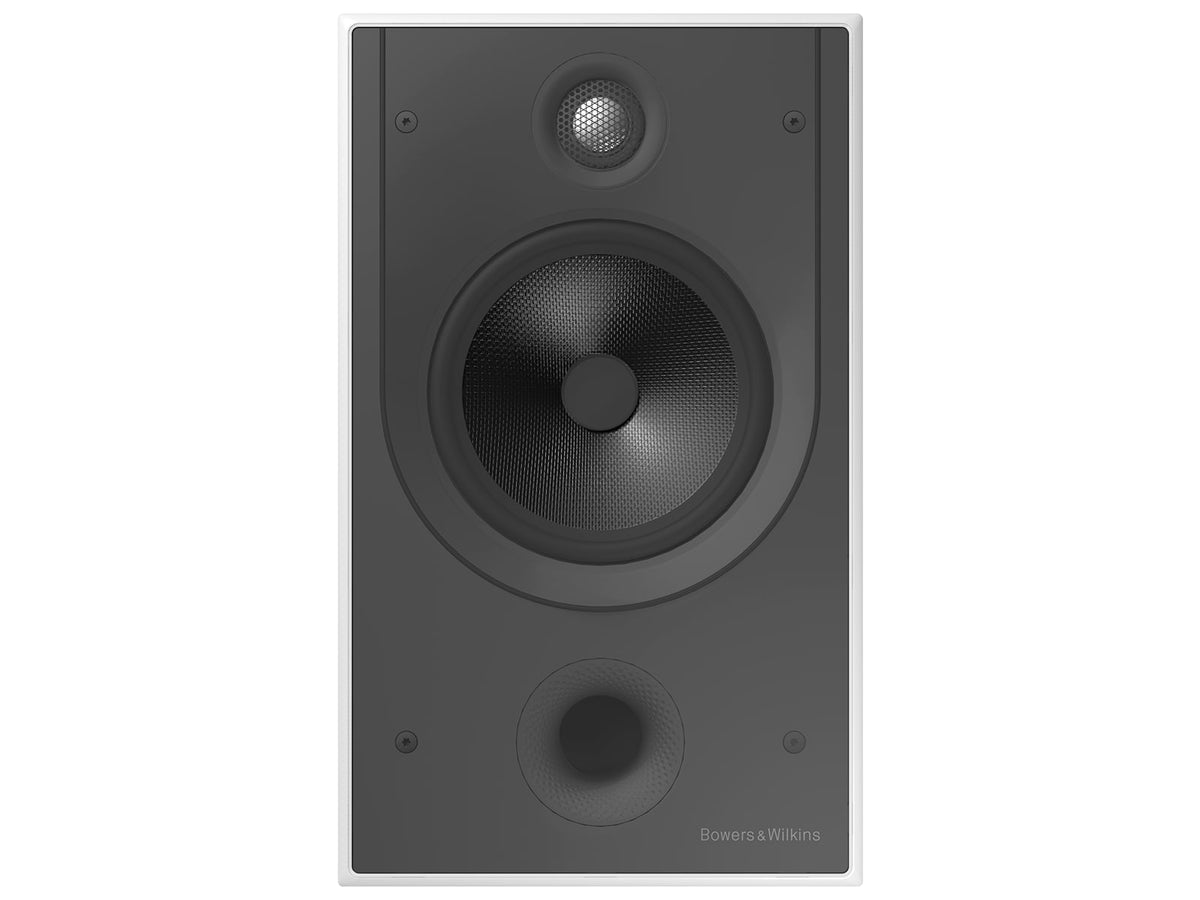

Il tweeter Diamond Dome da 25 mm è disaccoppiato e caricato con tubo Nautilus. Il medio-basso Continuum da 180 mm usa un plug antirisonanza; Flowport completa il sistema. A differenza della CWM8.3D, qui c'è un solo driver medio-basso e non è previsto un mini-baffle ruotabile per passare a un orientamento orizzontale. La scelta riguarda quindi anche forma e posizione dell'apertura, oltre al numero dei trasduttori.
Numeri da integrare nel progetto
Impedenza nominale 8 ohm, sensibilità 89 dB e potenza amplificatrice consigliata 120 W accompagnano una risposta a -6 dB di 35 Hz-35 kHz. La sporgenza frontale è 8 mm e il peso netto del diffusore 3,5 kg. La larghezza del foro è solo una parte dello spazio richiesto: predisponi l'intero ingombro del back box, il percorso dei cavi e una parete capace di sostenere la configurazione installata.
Il mini-baffle della CWM8.5D non ha la rotazione di 90 gradi specificata per la 8.3D. Se la collocazione prevista è orizzontale, non dare per scontata la stessa flessibilità: il taglio e la direzione del sistema vanno progettati per questa unità. Il frontale relativamente compatto nasconde un back box assai più grande e il suo spazio va riservato per intero.
