B&W CCM 8.5D

Un pannello orientabile a soffitto

CCM8.5D dirige entrambi i trasduttori ruotando il proprio mini-baffle.

Il singolo diffusore Bowers & Wilkins CCM8.5D è destinato all'incasso a soffitto. Richiede un foro quadrato da 331 × 331 mm, sotto una cornice di 351 × 351 mm. Il corpo misura 166 mm in profondità, mentre l'insieme con back box BB CCM8.5 arriva a 177 mm; la sporgenza frontale è di 8 mm. Verifica la cavità disponibile considerando la configurazione effettiva del montaggio.

Caratteristiche principali

• Foro 331 × 331 mm; cornice 351 × 351 mm; profondità 166 mm.
• Medio-basso Continuum da 180 mm e tweeter Diamond Dome da 25 mm.
• Impedenza nominale 8 ohm; potenza amplificatrice consigliata 120 W.
• Mini-baffle ruotabile e back box BB CCM8.5.

Orientare il gruppo completo

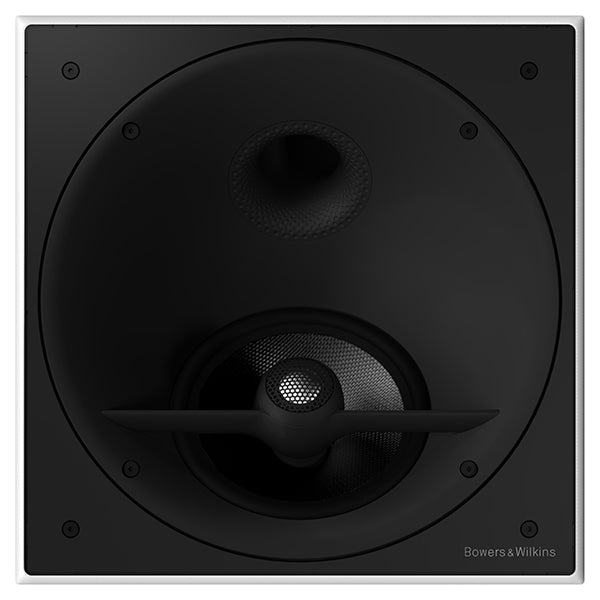

Il tweeter Diamond Dome da 25 mm è caricato con tubo Nautilus e disaccoppiato; il medio-basso Continuum da 180 mm usa un plug antirisonanza. Entrambi sono sul mini-baffle in alluminio che ruota per indirizzare il sistema verso i posti d'ascolto. Non si tratta del solo tweeter orientabile visto in altri CCM: cambia l'asse dei due driver. Il caricamento Flowport fa parte del progetto acustico.

Quote e abbinamento

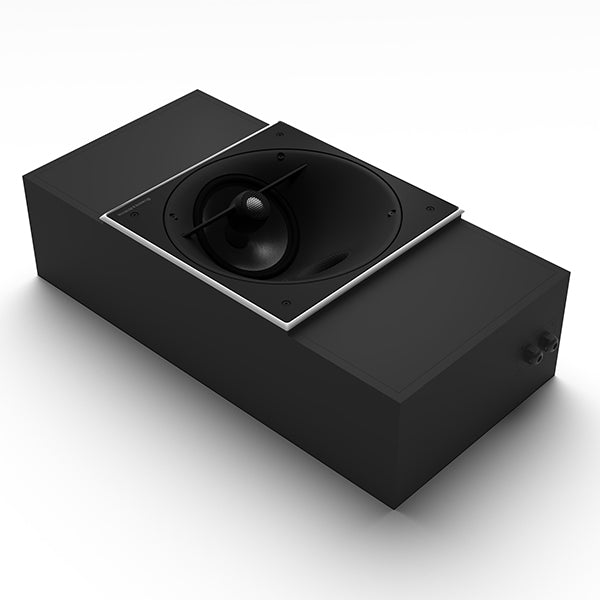

La risposta a -6 dB è 35 Hz-35 kHz, la sensibilità 88 dB e l'impedenza nominale 8 ohm. La potenza amplificatrice consigliata è 120 W. Il back box BB CCM8.5 ha un ingombro frontale di 701 × 343 mm: controlla che la struttura possa accoglierlo prima di ricavare l'apertura. La cornice quadrata rende importante anche l'orientamento rispetto alle linee architettoniche del soffitto.

Il foro quadrato riguarda il diffusore, ma il back box occupa una zona molto più ampia dietro la superficie. È quindi opportuno controllare l'intero spazio tra gli elementi strutturali prima di fissare il disegno del soffitto. La rotazione del mini-baffle si regola in funzione della zona d'ascolto dopo aver definito l'orientamento della cornice.
