Cerniera TV a soffitto compatta CHR-C-M per ambiente marino, schermi da 40" a 65"

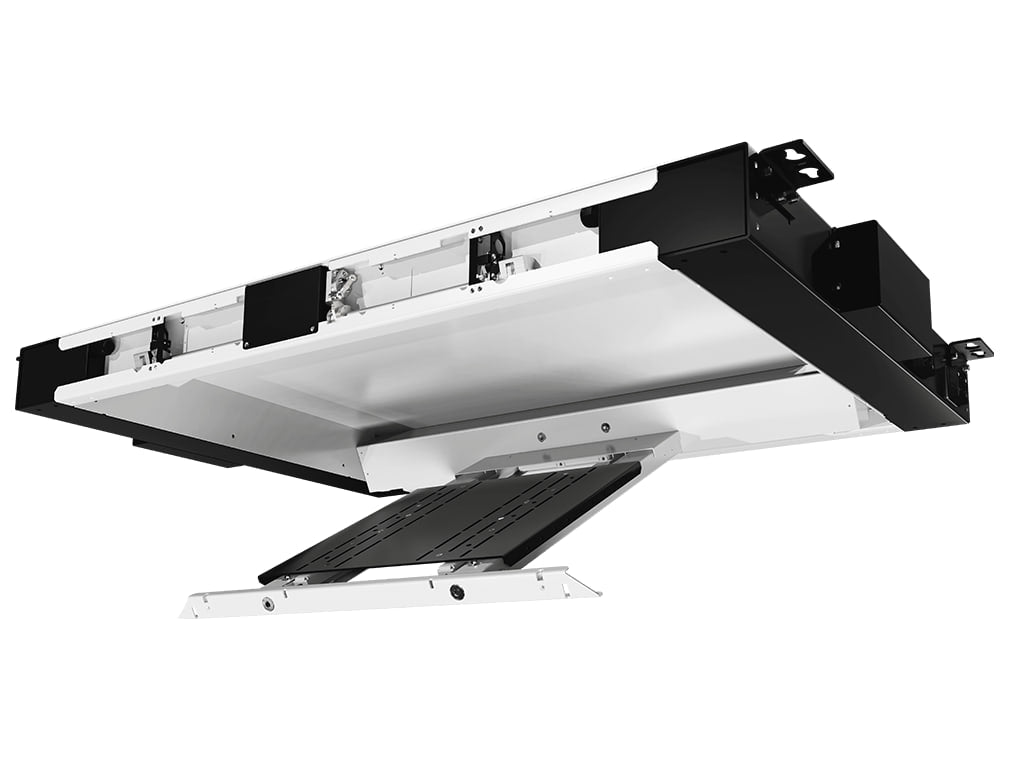

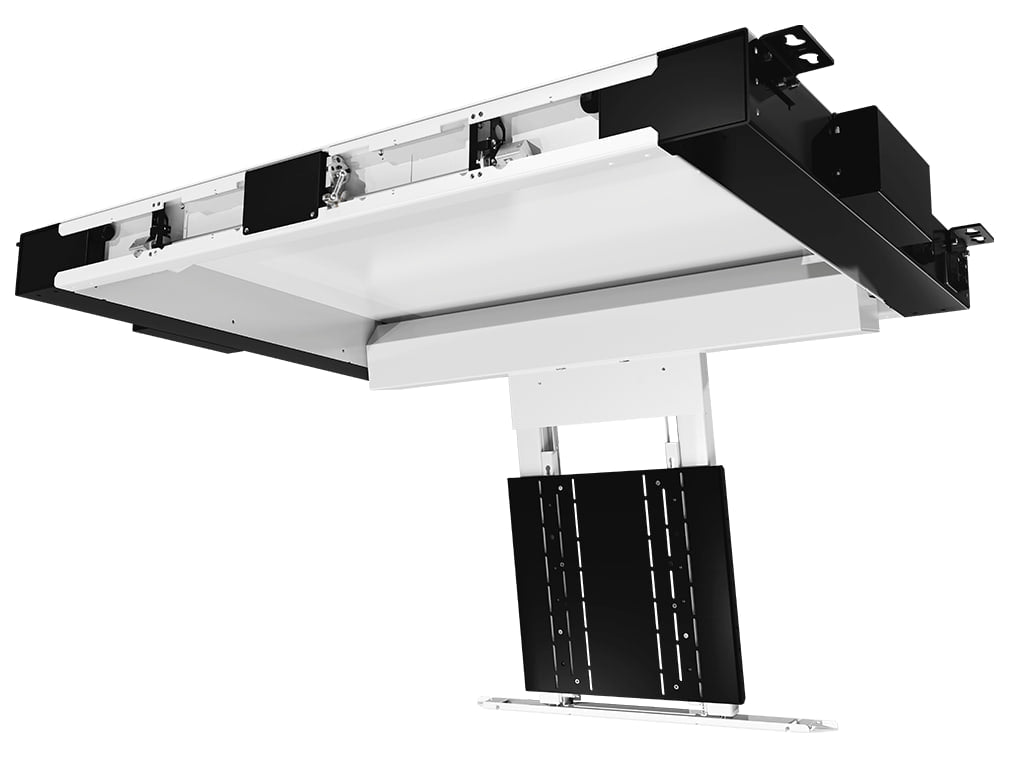

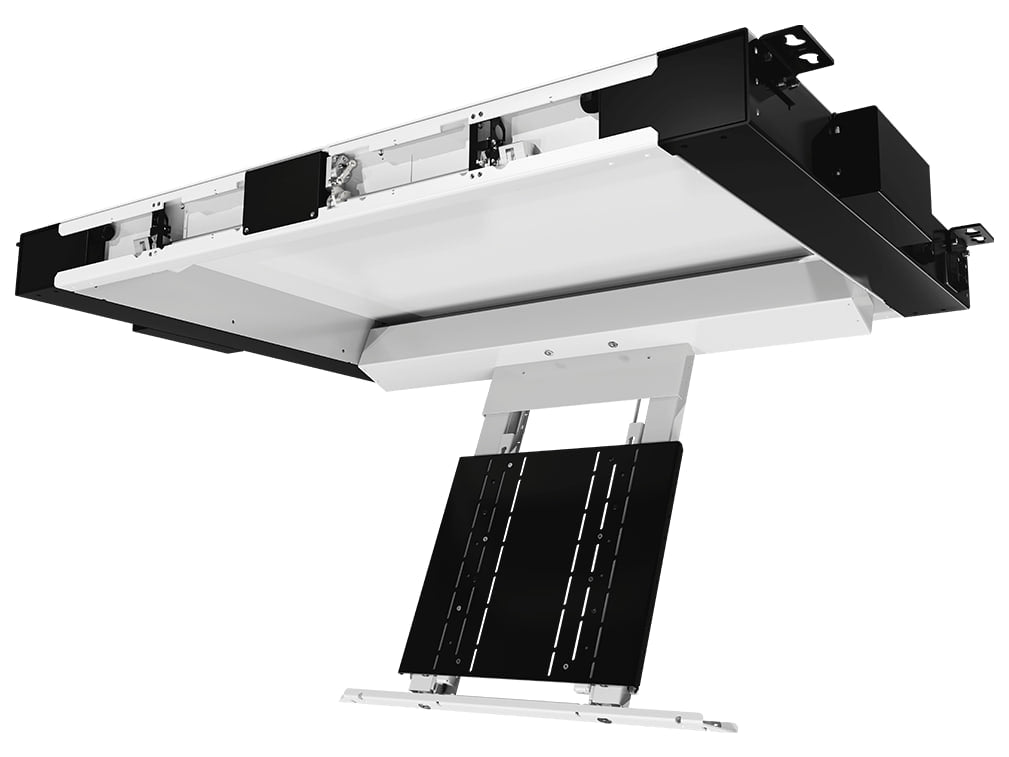

CHR-C-M è la cerniera TV a soffitto compatta di Future Automation per interni in ambiente marino: un meccanismo motorizzato che ribalta fuori dal soffitto, fino a 100°, televisori da 40" a 65".

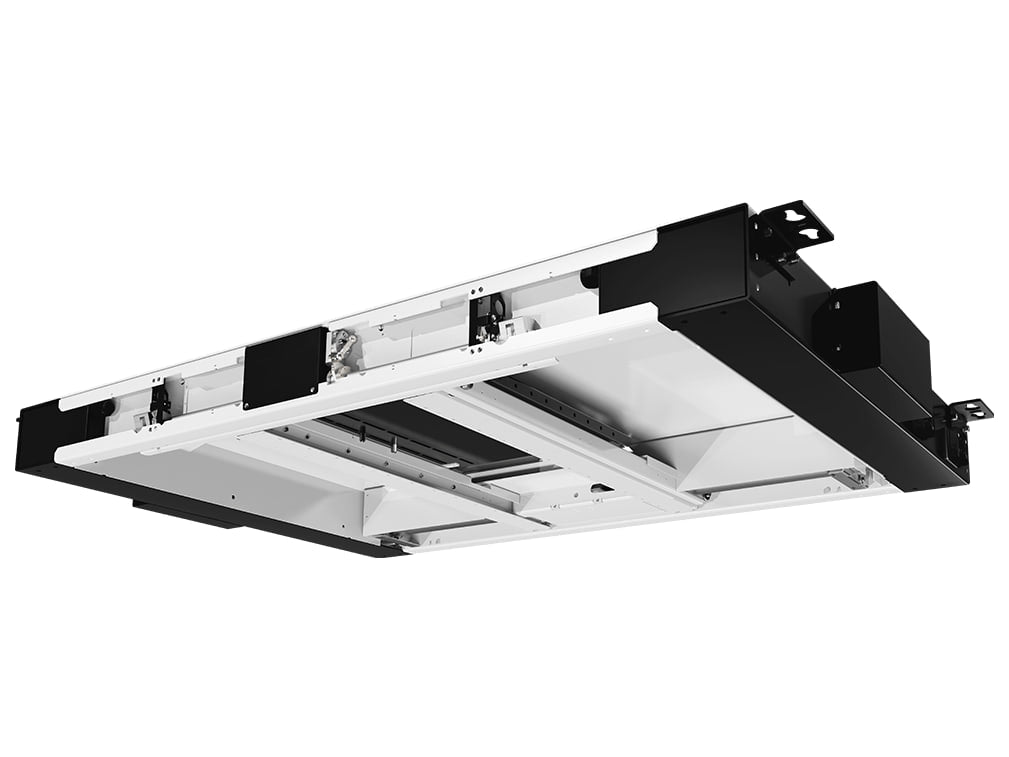

Quando non è in uso, il meccanismo viene trattenuto in posizione chiusa da blocchi marini. Sul lato inferiore è predisposto per ricevere un pannello, così da riprendere la finitura del soffitto che lo circonda. Viene consegnato come unità unica pronta per il montaggio, con meno occasioni di errore in fase di posa.
Caratteristiche principali
- Rotazione massima di 100°, con limite programmabile a 90°
- Blocchi marini che tengono fermo il meccanismo chiuso
- Finecorsa autoregolanti in posizione di chiusura, per una messa a punto più rapida
- Recupero meccanico ed elettrico in dotazione, per accedere al sistema in sicurezza se il controllo di terze parti ha un problema
- Attacchi VESA supportati: 200, 300 e 400 in larghezza e in altezza
- Peso massimo 50 kg, compreso il pannello a soffitto aggiunto, che può pesare al massimo 10 kg
- Finitura bianca RAL9910 satinata, altre finiture su richiesta
Misure disponibili
Le misure sono tre: CHR4-C-M per schermi fino a 50", con dimensioni massime di 1130 mm in larghezza e 680 mm in altezza; CHR5-C-M fino a 58", 1330 mm per 800 mm; CHR6-C-M fino a 65", 1530 mm per 920 mm. Per tutte la profondità massima del televisore è 50 mm. Il meccanismo misura 1081 × 1624 × 145 mm nella CHR4-C-M, 1202 × 1824 × 145 mm nella CHR5-C-M e 1322 × 2024 × 145 mm nella CHR6-C-M.
Comando e integrazione
La cerniera si comanda con telecomando IR, via RS232 e con contact closure. La centralina è esterna, con grado di protezione IP66, ed è collegata al meccanismo da un cablaggio di 3 m. L'alimentazione richiesta è da 110 a 240 V in corrente alternata, a 50 o 60 Hz.
