Cerniera TV a soffitto CHRS-M-DDP con rotazione e pannello a discesa, per ambiente marino

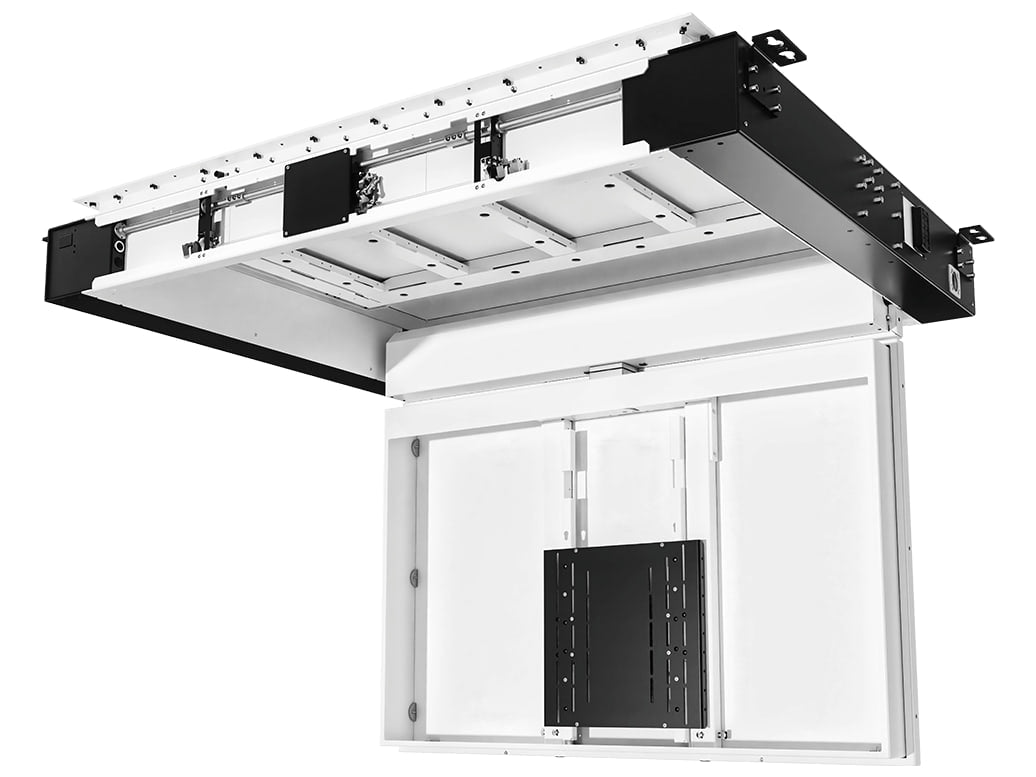

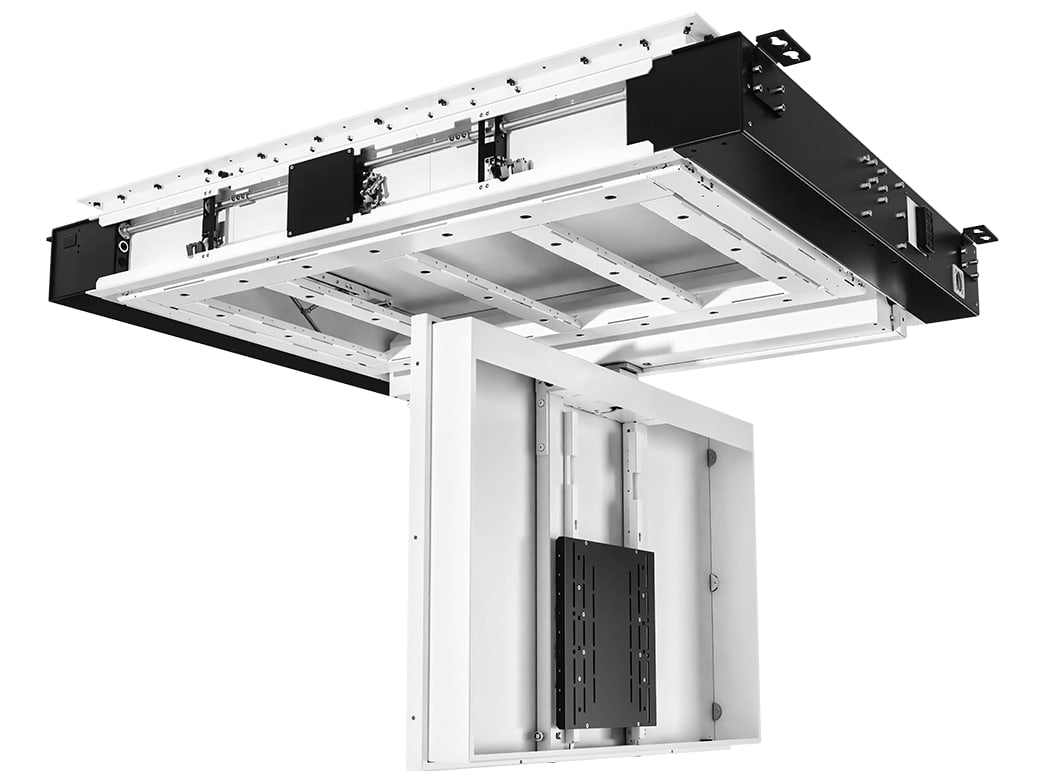

CHRS-M-DDP è la cerniera TV a soffitto di Future Automation per interni in ambiente marino che somma tre funzioni: ribalta lo schermo fuori dal soffitto fino a 90°, lo ruota fino a 180° a sinistra o a destra e chiude l'apertura con un pannello a discesa (drop down panel).

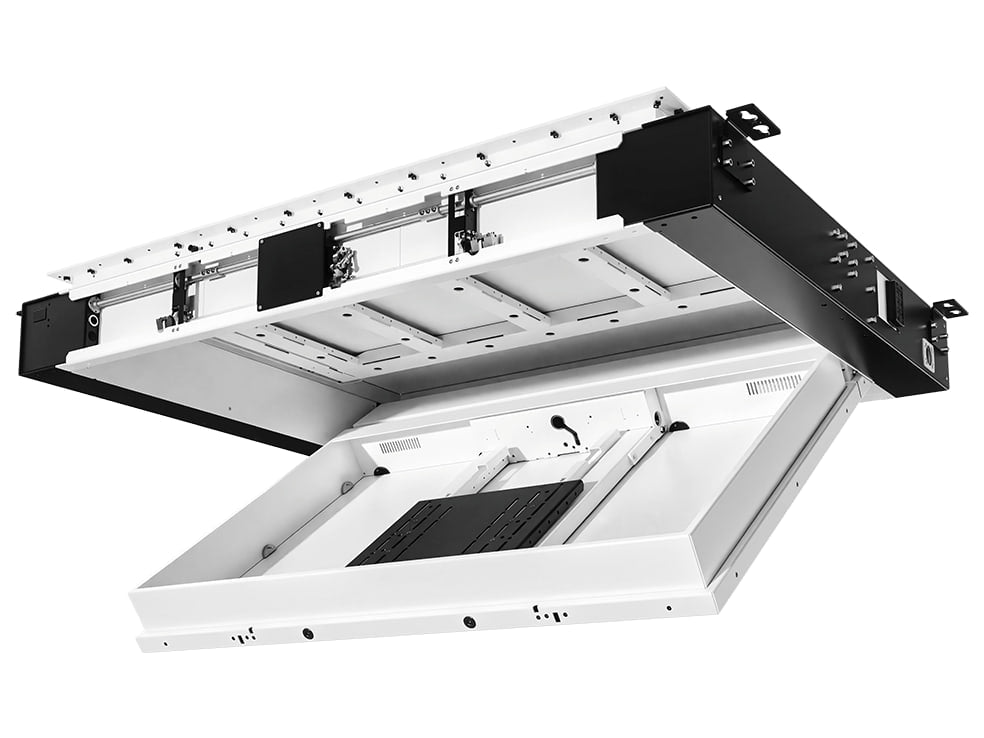

Durante il ribaltamento dello schermo il pannello a discesa si abbassa e riempie il vuoto, così il soffitto mantiene l'aspetto a filo. La serie è adatta a televisori da 40" a 88". A riposo il meccanismo è tenuto chiuso dai blocchi marini e, sul lato inferiore, può portare un pannello a soffitto rifinito come la superficie che lo circonda. Arriva come unità unica pronta da installare.
Caratteristiche principali
- Ribaltamento di 90° e rotazione fino a 180° in senso orario e antiorario
- Pannello a discesa con peso massimo di 10 kg
- Blocchi marini per la posizione di chiusura
- Finecorsa autoregolanti in posizione di chiusura
- Recupero meccanico ed elettrico in dotazione, per raggiungere il sistema in sicurezza se il controllo di terze parti ha un problema
- Centralina interna, accessibile da uno sportello di ispezione interno
- Finitura in vernice bianca RAL9910, altre finiture su richiesta
Misure disponibili
La serie comprende CHRS4-M-DDP (50"), CHRS5-M-DDP (58"), CHRS6-M-DDP (65"), CHRS7-M-DDP (78") e CHRS8-M-DDP (88"). Le dimensioni massime dello schermo, larghezza × altezza per profondità fino a 70 mm, sono nell'ordine 1130 × 680, 1330 × 800, 1530 × 920, 1730 × 970 e 1980 × 1090 mm. Per schermi più profondi l'altezza utile cala di 30 mm, con profondità fino a 85 mm nelle tre misure minori e fino a 120 mm in CHRS7-M-DDP e CHRS8-M-DDP.
Portata e comando
Il peso massimo, in cui rientrano il pannello a soffitto aggiunto e il vassoio posteriore della rotazione, è di 45 kg per CHRS4-M-DDP e 35 kg per CHRS5-M-DDP (pannello fino a 10 kg, vassoio fino a 5 kg) e di 90 kg per CHRS6-M-DDP, 150 kg per CHRS7-M-DDP e 140 kg per CHRS8-M-DDP (pannello fino a 30 kg, vassoio fino a 10 kg). Il meccanismo, motorizzato, pesa da circa 185 a circa 335 kg e si comanda via IR, RS232 e contact closure. È disponibile anche una versione senza rotazione.
