Amplificatore per cuffie con circuito interamente bilanciato: si entra da RCA o da XLR e si esce in bilanciato su 4,4 mm e XLR a 4 poli oppure in sbilanciato su 3,5 e 6,3 mm, con potenza fino a 820 mW su 32 ohm.
Head Box S3 B: collegamenti e potenza
L'Head Box S3 B è un amplificatore dedicato alle cuffie, da scrivania o da inserire in un impianto hi-fi. Tutto il percorso del segnale è bilanciato, sia che la sorgente entri dall'ingresso XLR sia che entri da quello RCA: l'obiettivo è la massima separazione tra i canali con il minimo rumore. Pro-Ject dichiara di averlo progettato cercando l'equilibrio tra potenza erogata e qualità percepita più che il dato di potenza in sé.

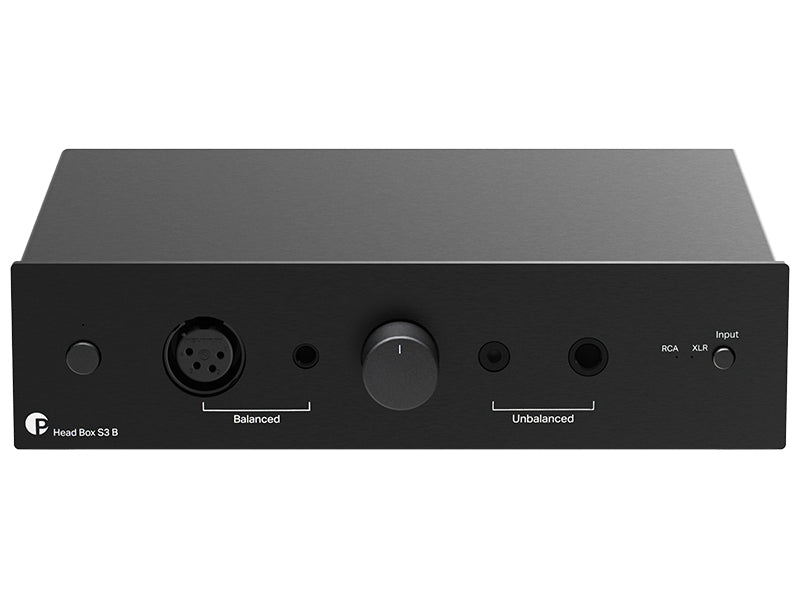

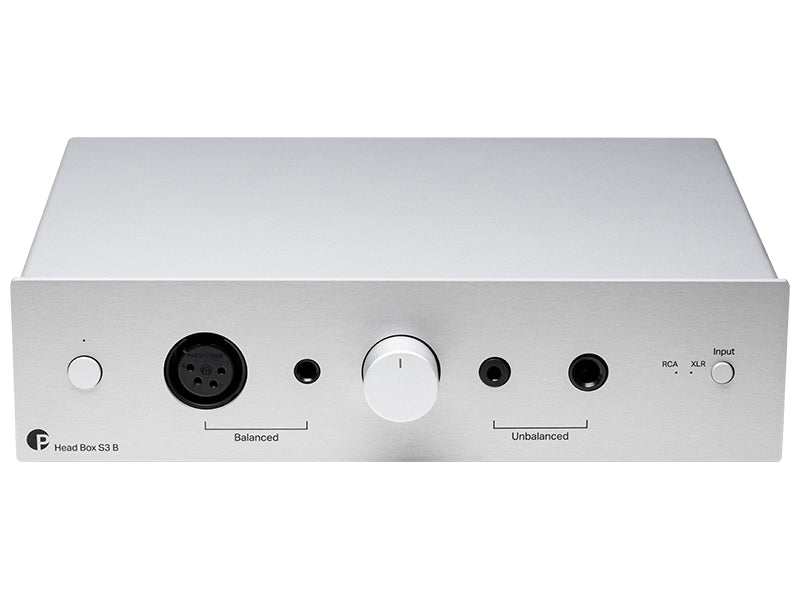

Le cuffie bilanciate si collegano alla presa Pentaconn da 4,4 mm o alla XLR a 4 poli; quelle tradizionali alle prese da 3,5 mm e da 6,3 mm. La potenza massima varia con il carico: 480 mW su 8 ohm, 680 mW su 16 ohm, 820 mW su 32 ohm e 320 mW su 300 ohm, con cuffie da 8 ohm in su. Lo stadio d'uscita impiega due integrati TPA6120A2.

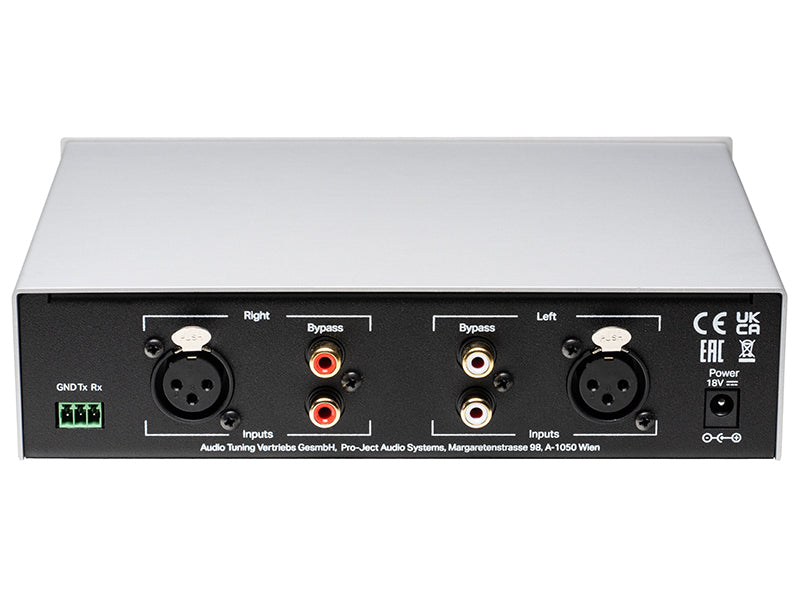

Sul retro, accanto ai due ingressi, c'è una coppia RCA passante che rimanda il segnale a un altro apparecchio, così l'amplificatore si inserisce tra sorgente e impianto senza occupare un'uscita. È prevista anche la gestione via RS232. Il contenitore, tutto in alluminio, dà stabilità meccanica e scherma il circuito. L'alimentatore è esterno, a 18 V.
Caratteristiche
- Tipo: amplificatore per cuffie bilanciato
- Potenza massima: 480 mW su 8 ohm, 680 mW su 16 ohm, 820 mW su 32 ohm, 320 mW su 300 ohm
- Uscite cuffia: jack 3,5 mm e 6,3 mm, 4,4 mm bilanciata, XLR bilanciata a 4 poli
- Rapporto segnale/rumore: oltre 115 dB pesato A, a 1 kHz
- Distorsione: sotto lo 0,002% a 1 kHz con 500 mV in ingresso
- Diafonia: migliore di -81 dB a 10 kHz
- Guadagno: 15 dB dall'ingresso RCA, 9 dB dall'ingresso XLR
- Risposta in frequenza: 20 Hz - 20 kHz entro 0,25 dB
- Ingressi analogici: 1 coppia RCA, 1 coppia XLR
- Uscita passante: 1 coppia RCA
- Impedenza delle cuffie: da 8 ohm in su
- Alimentazione: esterna 18 V / 1 A, rete 110-240 V a 50/60 Hz
- Consumo in standby: meno di 0,5 W
- Misure (LxAxP): 206 x 55 x 153 mm, 170 mm con i connettori
- Peso: 950 g, alimentatore escluso
- Finiture: argento, nero
