Pre phono MM/MC bilanciato in configurazione dual mono, con circuiti audio interamente a componenti discreti: accetta due giradischi e permette di regolare impedenza, capacità e guadagno dal frontale.
Phono Box DS3 B: il circuito bilanciato

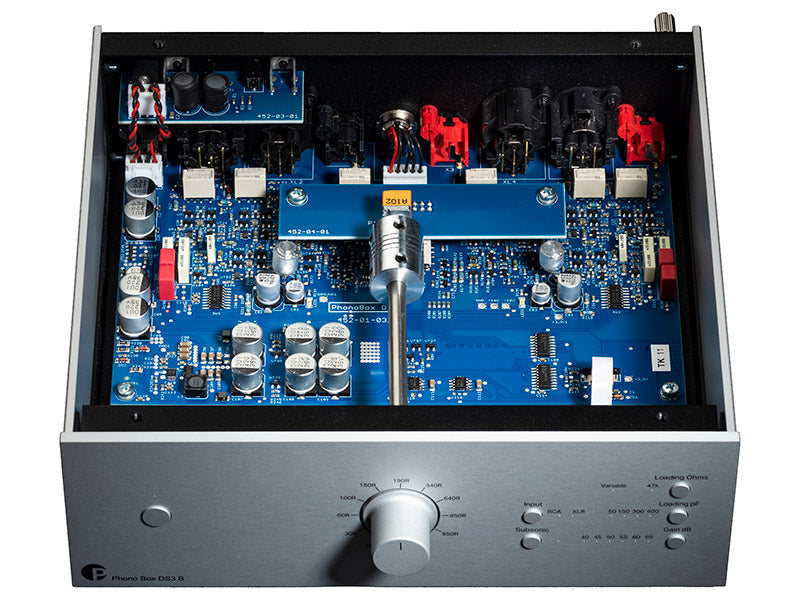

Il Phono Box DS3 B porta nella serie DS3 i collegamenti bilanciati che Pro-Ject riservava finora alla linea RS, riprendendo parte delle soluzioni del Phono Box RS2. Lo stadio di guadagno è completamente simmetrico e lavora allo stesso modo sia con l'ingresso RCA sbilanciato sia con quelli bilanciati, a vantaggio del rapporto segnale/rumore. L'equalizzazione RIAA è passiva, divisa in sezioni separate e realizzata con componenti discreti: nel percorso audio non ci sono amplificatori operazionali.
Una testina è per sua natura un generatore bilanciato, ma per via del cablaggio interno delle MM serve una MC per sfruttare fino in fondo questo tipo di collegamento. Con un cavo mini XLR a 5 poli o con normali cavi XLR il segnale arriva al pre in forma simmetrica, e i disturbi raccolti lungo il percorso, quelli di elettrodomestici, wifi, Bluetooth e cavi di rete elettrica, vengono cancellati. Pro-Ject indica che il collegamento è possibile con tutti i suoi giradischi dotati di uscita RCA, mini XLR o 5P.

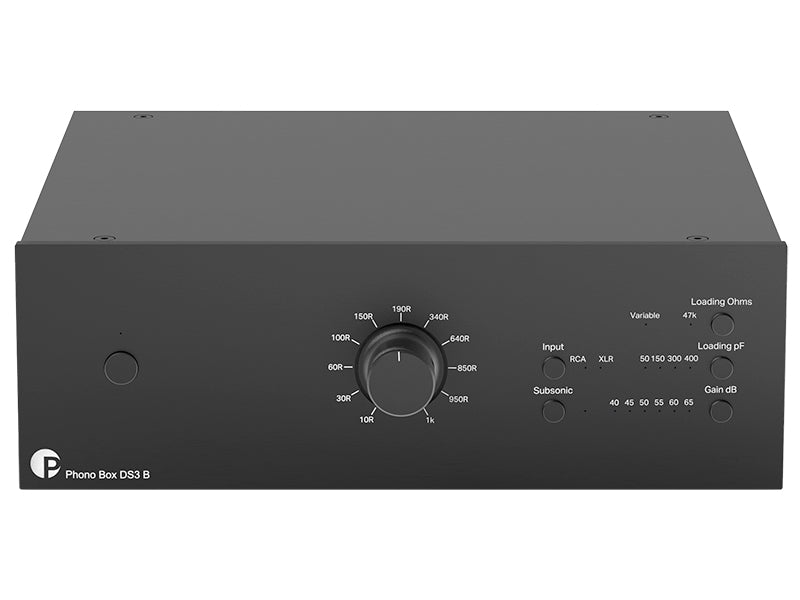

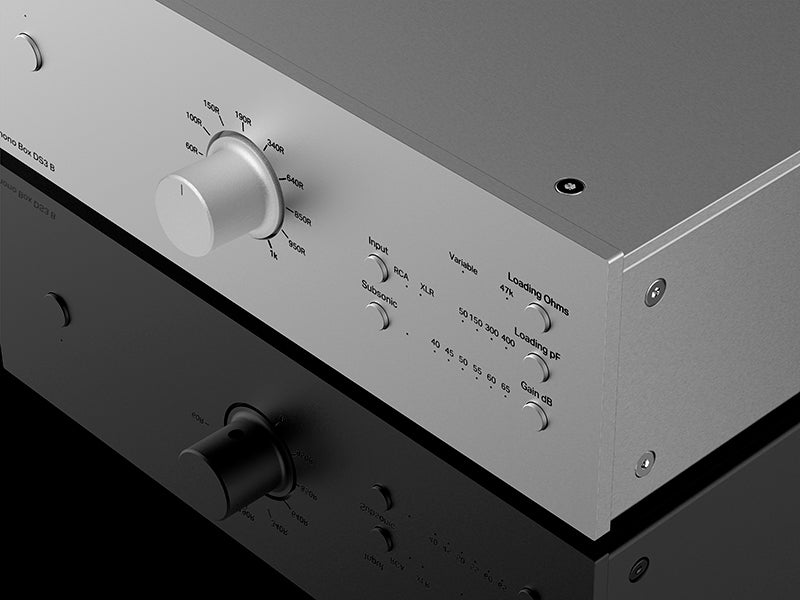

Gli ingressi utilizzabili insieme sono due e le regolazioni di ciascuno restano in memoria. L'impedenza di carico si varia con continuità da 10 a 1000 ohm con una manopola, anche a disco in ascolto, così da sentire subito l'effetto di ogni valore; in alternativa c'è il valore fisso di 47 kohm. Capacità (quattro valori da 50 a 400 pF) e guadagno (sei livelli da 40 a 65 dB, con 6 dB in più dalle uscite XLR) si scelgono con i pulsanti. Il telaio è in acciaio rivestito da pannelli di alluminio; completano il quadro il filtro subsonico e le prese trigger.
Caratteristiche
- Impedenza d'ingresso: regolabile con continuità da 10 a 1000 ohm, oppure fissa a 47 kohm
- Capacità d'ingresso: 50, 150, 300 o 400 pF
- Guadagno: 40, 45, 50, 55, 60 o 65 dB; 6 dB in più dalle uscite XLR
- Rapporto segnale/rumore MM (40 dB): 104 dBV, 111 dBV pesato A
- Rapporto segnale/rumore MC (60 dB): 85 dBV, 91 dBV pesato A
- Distorsione (THD) a 1 kHz: sotto 0,001% in MM, sotto 0,004% in MC
- Distorsione (THD) 20 Hz - 20 kHz: sotto 0,005% in MM, sotto 0,01% in MC
- Precisione RIAA: scarto inferiore a 0,25 dB tra 20 Hz e 20 kHz
- Filtro subsonico: a 20 Hz, pendenza 18 dB per ottava

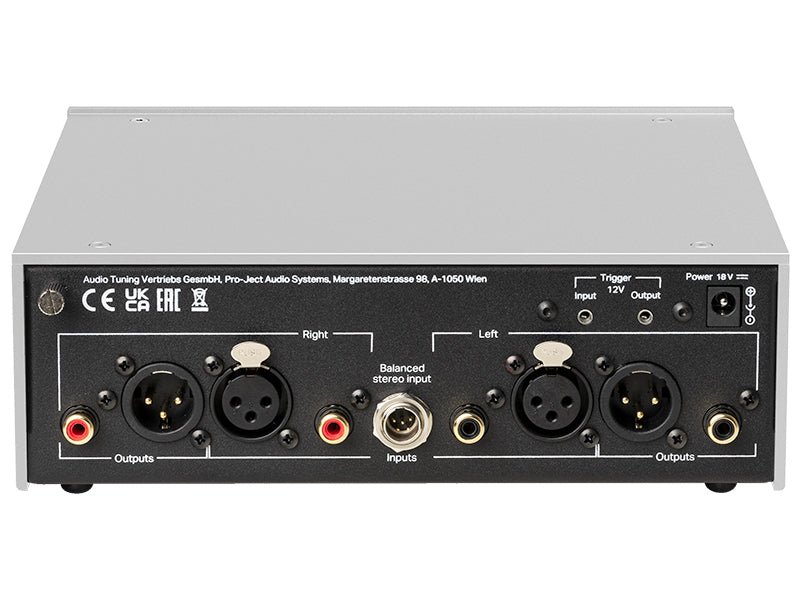

- Ingressi: 1 mini XLR a 5 poli, 1 stereo XLR, 1 stereo RCA
- Uscite di linea: 1 stereo RCA e 1 stereo XLR
- Trigger: ingresso e uscita a 12 V
- Alimentazione: 18 V / 500 mA in continua; assorbimento massimo 290 mA, standby sotto 0,5 W
- Dimensioni: 206 x 72 x 194 mm (L x A x P), 205 mm con i connettori
- Peso: 1480 g, alimentatore escluso

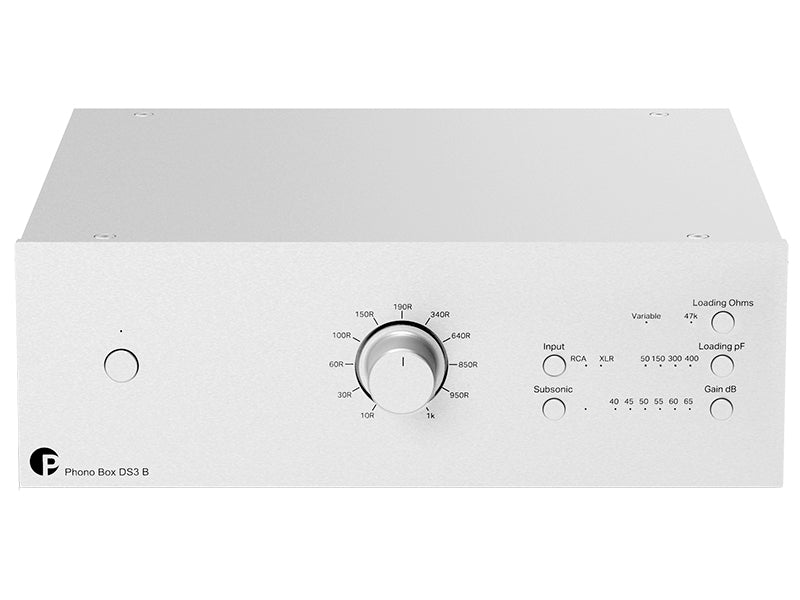

- Finiture: nero, argento
