Preamplificatore phono per testine MM e MC con circuito interamente bilanciato: ingressi mini XLR a 5 poli e RCA, uscite sia XLR sia RCA, carico e guadagno regolabili dal pannello frontale.
Phono Box S3 B: il circuito bilanciato
Il Phono Box S3 B porta in un telaio compatto la connessione bilanciata che Pro-Ject riservava finora alla serie RS. Una testina è per sua natura un generatore bilanciato: collegando il giradischi con un cavo mini XLR a 5 poli il segnale viaggia su due rami speculari e lo stadio di guadagno scarta i disturbi raccolti lungo il percorso, quelli di elettrodomestici, reti Wi-Fi e cavi di rete. Per sfruttare fino in fondo questo collegamento serve una testina MC, perché il cablaggio interno delle MM non lo permette nella stessa misura.
La sezione di amplificazione è simmetrica e costruita con componenti singoli, senza circuiti integrati, e consegna un segnale pulito alla rete di equalizzazione RIAA, di tipo semi-passivo. Si possono tenere collegati due giradischi, uno per ingresso, e l'apparecchio conserva in memoria le regolazioni di ciascuno. Un filtro subsonico interviene a 20 Hz con una pendenza di 18 dB per ottava.

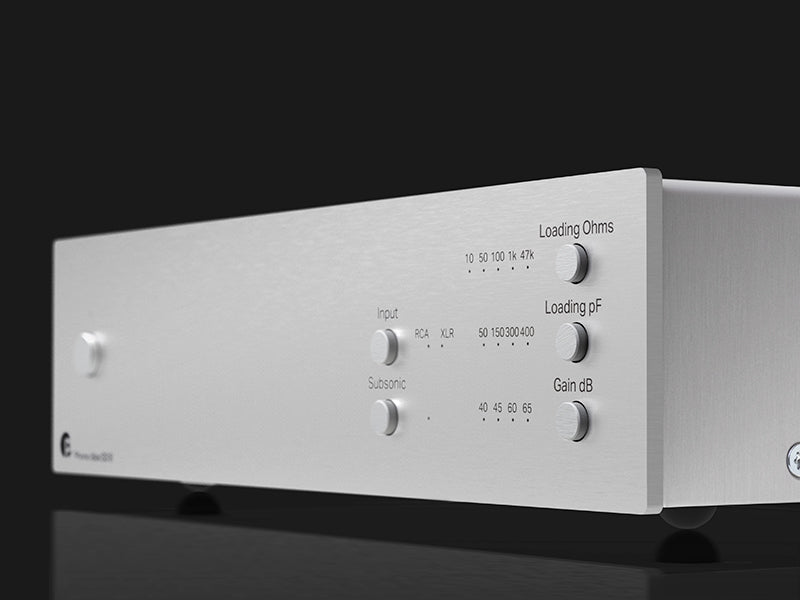

Dal frontale si scelgono impedenza (da 10 ohm a 47 kohm), capacità (da 50 a 400 pF) e guadagno (da 40 a 65 dB, con 6 dB in più sulle uscite XLR): quanto basta per adattare il pre alla testina e per allineare il livello del giradischi a quello di un lettore CD o di uno streamer. Il contenitore in acciaio e alluminio è rigido e ripara il circuito dalle interferenze esterne. L'alimentatore è separato, a 18 V.
Caratteristiche
- Tipo: preamplificatore phono MM/MC bilanciato
- Impedenza d'ingresso: 10, 50, 100 ohm, 1 kohm, 47 kohm
- Capacità d'ingresso: 50, 150, 300, 400 pF
- Guadagno: 40, 45, 60, 65 dB (6 dB in più dalle uscite XLR)
- Rapporto S/N con MM (40 dB): 103 dBV, 110 dBV pesato A
- Rapporto S/N con MC (60 dB): 85 dBV, 90 dBV pesato A
- Distorsione a 1 kHz: sotto lo 0,001% (MM) e lo 0,005% (MC)
- Distorsione 20 Hz - 20 kHz: sotto lo 0,008% (MM) e lo 0,01% (MC)
- Precisione RIAA: entro 0,3 dB tra 20 Hz e 20 kHz
- Filtro subsonico: 20 Hz, 18 dB per ottava

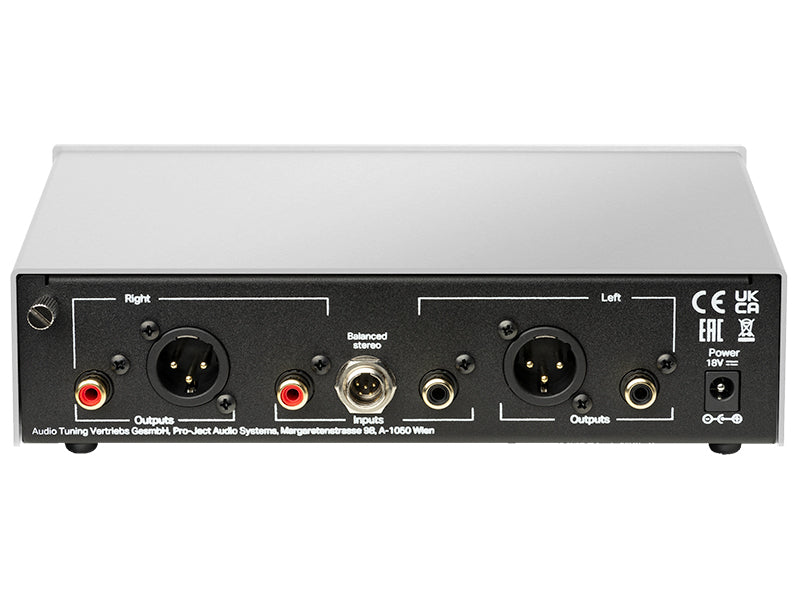

- Ingressi: 1 mini XLR a 5 poli, 1 coppia RCA
- Uscite di linea: 1 coppia RCA, 1 coppia XLR
- Alimentazione: esterna, 18 V / 500 mA in continua
- Consumo: 170 mA a 18 V; in standby meno di 0,5 W
- Misure (LxAxP): 206 x 55 x 153 mm, 164 mm con i connettori
- Peso: 930 g, alimentatore escluso

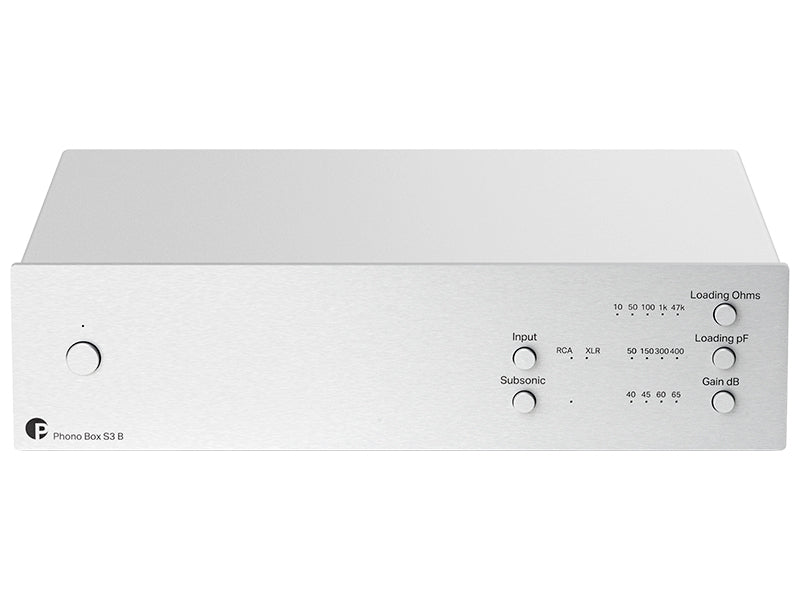

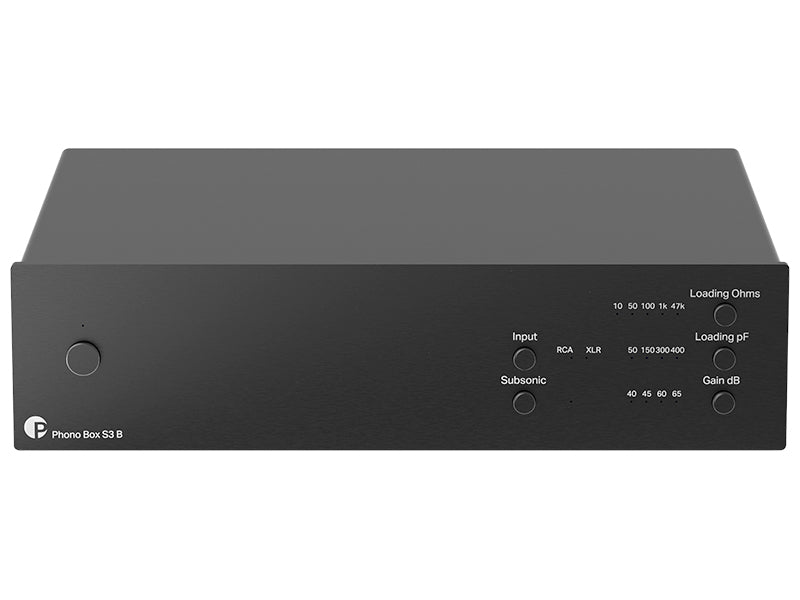

- Finiture: argento, nero
