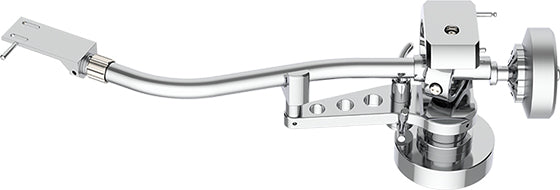

Pro-Ject EVO 10 AS HG è un braccio di lettura a S da 10 pollici in alluminio, con shell ad attacco SME, snodo cardanico su cuscinetti ABEC 7 e cablaggio in rame, nella versione HG con parti in alluminio lucidate a mano. Va su giradischi con 238 mm tra perno del braccio e centro del piatto.
EVO 10 AS HG: snodo, canna e cablaggio
Nella serie l'EVO 10 AS HG occupa la posizione di mezzo. La lunghezza effettiva è di 254 mm e la dima di montaggio va tracciata a 238 mm dal centro del piatto; l'angolo di offset si ferma a 21,4° e lo sbalzo a 16 mm. La massa efficace vale 25 g con la shell e 11,7 g senza. Il contrappeso copre testine da 6,5 a 18 g e la forza di appoggio si imposta tra 0 e 3 g. La sigla HG indica la versione in cui le parti in alluminio a vista vengono lucidate a mano.
Lo snodo è cardanico a struttura invertita: quattro punte in acciaio inossidabile lavorano in cuscinetti di classe ABEC 7, una soluzione stabile e a basso attrito che lascia la puntina libera di seguire il solco. L'insieme è alloggiato in un blocco fatto interamente di alluminio, e l'anello esterno è aperto perché non possa risuonare come una campana. Per lo stesso motivo il contrappeso è smorzato con TPE. All'interno il segnale corre su conduttori flessibili in rame ad alta purezza fino a una presa DIN dorata a cinque poli; senza flangia il braccio pesa 305 g.
La canna a S è in alluminio ad alto smorzamento interno e termina con una shell staccabile di tipo SME, così il passaggio da una testina all'altra richiede pochi istanti; Pro-Ject propone anche shell in altri materiali. Secondo il costruttore la geometria a S riduce la distorsione legata all'errore di angolo nel solco e aiuta la tracciatura. Una sola vite blocca la canna: allentandola la si ruota, ed è così che si regola l'azimut. L'altezza del braccio, e quindi il VTA, varia in modo continuo una volta liberati i due grani alla base, e l'alzabraccio smorzato al silicone si riporta alla nuova quota.
Caratteristiche
- Lunghezza effettiva: 254 mm (braccio da 10 pollici)
- Distanza di montaggio perno-piatto: 238 mm
- Angolo di offset: 21,4°
- Sbalzo (overhang): 16 mm
- Passo delle asole della shell: 12,7 mm
- Massa efficace: 25 g con shell, 11,7 g senza
- Peso della testina: da 6,5 a 18 g
- Forza di appoggio: regolabile da 0 a 3 g
- Punti nulli (minimo e massimo): 126,8 mm e 248,2 mm
- Peso del braccio: 305 g, flangia esclusa
- Canna: alluminio, forma a S, shell staccabile SME
- Snodo: cardanico invertito, 4 punte inox, cuscinetti ABEC 7
- Blocco dello snodo: alluminio, anello esterno aperto
- Cablaggio: rame ad alta purezza, flessibile
- Regolazioni: azimut, VTA, altezza dell'alzabraccio
- Uscita: presa DIN a 5 poli dorata
- Finitura: HG, parti in alluminio lucidate a mano
- Produzione: Europa
